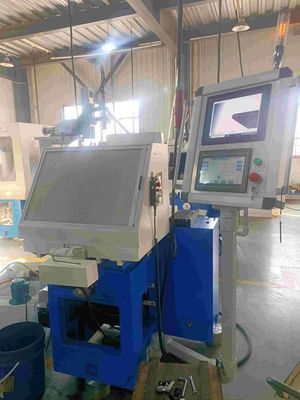

Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency

  • PCBN PCD Grinder Ultra Hard Material Tool Grinder High Efficiency
Plaats van herkomst CHINA, HUNAN
Merknaam CHN-TOP
Certificering CE
Modelnummer ZT-90CNC
Min. bestelaantal 1Sets
Prijs onderhandelbaar
Verpakking Details Houten verpakking
Levertijd 20-60 werkdagen
Betalingscondities L/C, D/P, T/T
Levering vermogen 30 Reeksen per Maand

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Modelnr. ZT-90CNC Lineaire Dia SCHNEEBERGER
reductiemiddel YASKAWA Axises as 5
Naam PCBN/PCD het Hulpmiddelmolen High Efficiency van molenultra hard material
Markeren

Ultra Harde Materiële Hulpmiddelmolen

,

De Molen van PCBN PCD

,

Ultra hard Materiële PCD-Molen
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Radius Tip 0-70mm
Grinding pressure 0-450N Adjustable
Spindle speed 0-4200RPM adjustable
Grinding wheel size 150*40*40mm (D*H*T)
Grinding wheel oscillation frequency 0-45/min adjustable
Grinding wheel oscillation distance 0-70mm adjustable
Grinding wheel height adjustment 140mm
Grinding wheel stroke range 400mm
Grinding wheel inclination -13°-+24°
Cross table swiveling angle 0-270°
Size of cross table 210*160mm with 4 T slots
Workable infeed hand wheel division 0.001mm/ 1 division
Spindle Power 2.2KW
Dimension 1850*2200*1650mm( L*H*W)
Net weight 2000kgs
Laat een bericht achter
Radius Tip 0-70mm
Productomschrijving

PCBN/PCD het Hulpmiddelmolen High Efficiency van molenultra hard material



TECHNISCHE PARAMETERS

1. As en Malend Wiel

Diameter van Malend wiel 6A2 150*40*40
Asmacht 2.2KW
Assnelheid 0-4200RPM regelbaar
Het malen wielneiging -13°-+24°
Het malen Druk 0-450N regelbaar



2. De Schommeling van het malenwiel (X-as)

De Aanpassing van de malend wielhoogte 140mm
Het malen de Frequentie van de wielschommeling 0-45/min regelbaar
Het malen de Afstand van de wielschommeling regelbare 070mm
De Reiswaaier van de malend wielschommeling 400mm




3. CCD-Monitorsysteem

Maximum manificationtijden 70 keer
CCD die systeem meten Online systeem
Monitor 17 duimmonitor



Model

 Zt-90CNC
De resolutie van het beeldsysteem 1280dpi*960dpi
Pixelgrootte 3.75μm *3.75μm
Optische buisafstand 300mm
Beeldvergroting 45-250 keer (Digitaal gezoem)
Uiteindestraal 070mm
Het malen druk 0-450N regelbaar
Assnelheid 0-4200RPM regelbaar





















Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 0































































































Ontwerpeigenschappen

  • Uiterst stijve bouw met op zwaar werk berekend gietijzerlichaam, meer dan 18 maanden het natuurlijke verouderen, stabiel en duurzaam.
  • De as kan realiseert het opheffen en hoekaanpassing, die de perfecte combinatie van precisie, starheid en handigheid opneemt.
  • 5 as CNC, 2 asaaneenschakeling, het gehele het malen procédé is volledig automatisch.
  • Gebruikend de recentste visietechnologie, realiseert online opsporing, het automatische malen, parametergeheugen, machinaal bewerkend foutenalarm, enz., verbeter ruim de het machinaal bewerken efficiency, nauwkeurigheid, automatisering, stabiliteit.
  • De asmotor keurt brushless motor goed, stabiel en betrouwbaar.
  • Het gehele pneumatische merk van JAPAN SMC van het systeemgebruik, om het snelle voer en invoer en flexibiliteits malen te krijgen.
  • Uitgerust met elektronisch handwiel, kan de positie van elke het machinaal bewerken as gemakkelijk aanpassen en het hand malen bereiken.
  • Uitgerust met malend wielopmaker.





Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 1

Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 2

Malende Steekproeven

Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 3

Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 4

Facultatieve Toebehoren

Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 5



Fabrieksweergeven

Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 6

Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 7

Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 8





















































Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 9



Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 10

Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 11

Van de Molenultra hard material van PCBN PCD het Hulpmiddelmolen High Efficiency 12





Bedrijfswerkingsgebied:

Vacuüm Solderende Machine

CNC/Manual Molen voor PCD/PCBN-Hulpmiddelen

Van de laserknipsel/Gravure machine, het Omwikkelen machine

Veroorzaken de distributie Wereldberoemde PCD/PCBN Spaties, Hoogte - kwaliteitspcd Materiaal

Het machinaal bewerken van de Dienst voor Laserknipsel, het Oppoetsen, het Solderen, Chip Breaker van ultra-Hard Materiaal

Toebehoren voor het Scherpe Hulpmiddelen Maken (Olie Agglutinerende, het Kleden zich Stok, Vacuümdeeg)



Bedrijfinleiding

Oorspronkelijk opgericht door gediplomeerden van Tsinghua-Universiteit, chn-HOOGSTE sc.i & technologie-Co., is Ltd een high-tech onderneming gespecialiseerd in de industrieën van diamanthulpmiddelen (PCD, PCBN, M.D., Nd, CVD), die het materiaal produceren van de hoge precisieverwerking (PCD/PCBN-de molens van hulpmiddelen, vacuüm solderende machines, laserknipsel en gravuremachines, het centrum van de laserverwerking). Wij bieden pre-machinaal bewerkt de diensten (PCD/PCBN-laserknipsel, hulpmiddelen, de gravure van de spaanderbreker, het omwikkelen en het oppoetsen, enz. die) solderen aan, en verdelen wereldberoemde PCD/PCBN-spaties. Ook leverings professioneel overleg en de gevorderde technische diensten.

Wij zijn uw enige eindefabriek op het gebied van ultra-harde materialenverwerking met een goede reputatie in de wereldmarkt.
